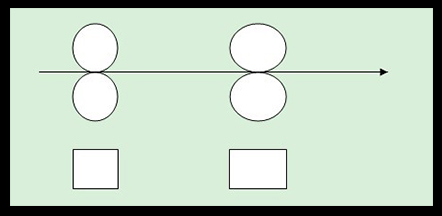

塑料机械牵引同步调速技术方案 一、系统简述： 该塑料机械牵引机的机械传动装置传动比为N1, N2,通过2台前后牵引机,将塑料制品送出，如下图所示。
前后电机的减速比不一样，但要求前牵引滚轴与后牵引滚轴线速度必须一样.所用的电机功率为0.75KW. 要求: 1.两个传动点要实现同步控制; 2.每个传动点要有相应的电位器调节控制; 二、技术方案： 一） 变频器选型： 针对以上特性和要求， 选用以下型号变频器：SY8000-1R5G-4 二） 系统电气控制方案：

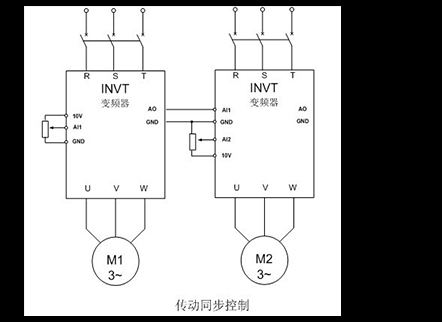

为实现两台牵引机传动的同步控制，采用以下控制方案： 由上图可以看出，**台变频器配以可调电位器作整套系统的速度给定，它的模拟量输出作为第二台变频器的速度主给定；由于2台电机的传动比不同，中间配以电位器用来比例微调节。这样，第二台变频的速度控制由4+5叠加调节，其中4为主调节，5为微调节。 |
